シャープペンシルを知る種類・分類

シャープペンシルの種類

繰り出し機構による分類

また、ノック式1タイプにおいて、芯が出てくる「ガイドパイプ」部の構造には、以下のものがあります。
（イ）固定パイプ式
（ロ）パイプスライド式
（ハ）クッション式

①

ノック式1

（Ａ）後端ノック式	現在のシャープペンシルの機構は、ほとんどが後端にノックボタンがあり、このノックボタンを押して芯を出す形式のものです。
（Ｂ）サイドノック式	軸のサイドにノックボタンがあり、このノックボタンを押して芯を出す形式のものです。
（Ｃ）振子式	軸を上下に振ると軸内に内蔵されている振子（おもり）が動いて、芯を出す形式のもので、通常のノックによる操作もできるものです。
（Ｄ）ダブルノック式	ノックボタンを大きくノック（押す）することにより、まず口金を出して固定し、さらに小さくノックすると芯が送り出される形式のもので、ガイドパイプを落下等の衝撃から保護する機構となっています。

②

ノック式2

芯ホルダー	製図用に使用される場合が多く、芯の自重でちょうどよい長さに調整し、芯を削って使います。

③

回転式（ラセン繰り出し式）

回転式（ラセン繰り出し式）	回転作動によってラセンパイプを伝わって芯固定部が上下に動くようになっています。

④

複合商品

複合商品	シャープとボールペンをひとつの軸に内蔵した多機能商品です。

ガイドパイプ部の構造

イ

固定パイプ式

口金とガイドパイプが一体化しており、筆記によるガイドパイプのガタが生じないようになっています。現在のシャープペンシルのほとんどが、この形式です。

ロ

パイプスライド式

口金とガイドパイプは分離しており、ガイドパイプを口金内部に収納することが出来、落下等の衝撃から保護や、胸ポケット等に入れた時のけがを防ぐ機構となっています。

ハ

クッション式

必要以上に筆圧がかかると、芯が引っ込み、適度な筆圧になると、元の状態にもどる形式のもので、筆圧による芯折れを防止した機構となっています。

シャープ芯の種類

シャープ芯にはおもに0.3mm、0.5mm、0.7mm、0.9mmといった太さによる種類の他に、HBやBといった芯の濃さによる種類があります。
太さに関しては、シャープ芯といえば0.5mmの芯径のものが中心になっていますが、手帳に書く場合などの細い線が求められる場合には細めの芯を、逆に速記などで強度を求める場合には太めの芯を、というように、使用目的に応じて使い分けるのが良いでしょう。

一方、芯の濃さについては、芯の硬さも関係してくるので、筆圧や好みに応じて選ぶのが適当です。
従来の木軸鉛筆の粘土芯の場合は、芯の硬度を決めるのは黒鉛と粘土の配合割合で決まっています。（黒鉛の割合が多いほど軟らかく、粘土の割合が多いほど硬いです。⇒硬さ試験で鉛筆硬度を用いることが出来るのは、このためです。）
それに対して、樹脂芯の場合は、芯の硬度により黒鉛の割合は粘土芯ほど大きくは変わりません。
そこに、粘土芯とは違うノウハウが生きてきているのです。

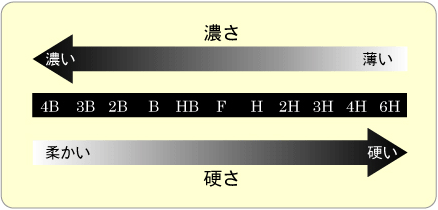

一般的に硬度の表示方法としてH（HARD）とB（BLACK）で表示され、「H」の数が多くなるほど硬くて薄く、「B」の数が増えるほど軟らかくて濃度が濃いことを示しています。
ですから、HとBの中間の芯は「HARD＆BLACK」の頭文字をとって、「HB」となっています。
「F」はFIRMの略で“しっかりした”という意味です。
